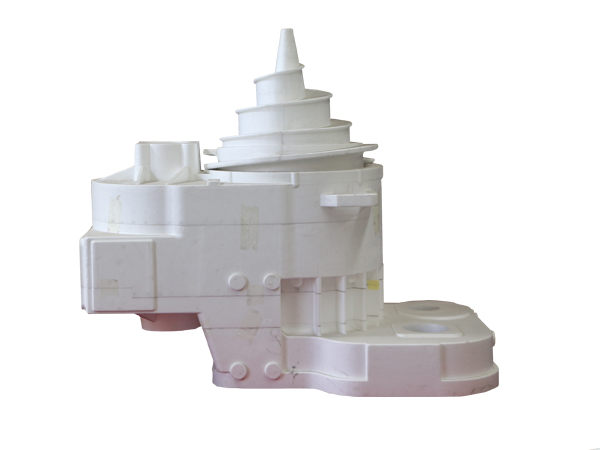

消失模鑄造的過程中型砂是少不了的，型砂是鑄造的重要材料之一，同時(shí)型砂的選用也是十分講究的，如果型砂選用不對的情況下是會造成鑄件出現(xiàn)缺陷的，所以選砂的時(shí)候一定要符合要求，現(xiàn)在的消失模鑄造一般都會選用石英砂、硅砂或者是寶珠砂，其中寶珠砂受到大眾的青睞，那么為什么都喜歡使用寶珠砂呢？寶珠砂有什么優(yōu)點(diǎn)呢？今天龍尊小編就來跟大家聊一聊消失模鑄造使用寶珠砂的好處及選砂要求，下面就一起來看看吧！

　　一、消失模鑄造使用寶珠砂的好處

　　寶珠砂又叫做電熔陶粒，主要是對熔融狀態(tài)下的優(yōu)質(zhì)煅燒鋁礬土原料進(jìn)行噴霧處理，得到形狀為球狀或接近球狀、表現(xiàn)光滑的砂粒，現(xiàn)在在消失模鑄造上使用較多。

　　1、因?yàn)閷氈樯坝射X礬土熔融吹制而成，所以熱膨脹系數(shù)小，用其配置型砂，鑄件不會產(chǎn)生膨脹缺陷，這方面可以與鋯英砂媲美。另外寶珠砂熱導(dǎo)率大，耐火度高且呈中性，不與鐵的氧化物等反應(yīng)，不為金屬液潤濕，抗粘砂作用較強(qiáng)。粉化很少，回用再生性好，無矽粉危害，較為環(huán)保。

　　2、消失模鑄造澆注期間將伴隨著泡沫模樣的裂解和燃燒，產(chǎn)生大量的氣體或液態(tài)熱解產(chǎn)物，因此砂子必須具有足夠的透氣性以防阻礙殘留物的溢出，而寶珠砂的透氣性是很不錯的。

　　3、另外寶珠砂每年的損耗量在5%以下，噸鑄件耗砂量為1.5~2kg,從而直接抵消了寶珠砂由于價(jià)格高而造成的高成本，大大降低了生產(chǎn)成本。

　　4、普通的硅砂作為消失模鑄造用砂時(shí)，由于硅砂易破碎粉化，車間粉塵過多達(dá)不到環(huán)保的要求，也易使鑄造工人產(chǎn)生職業(yè)病（硅肺病），采用寶珠砂凈化了車間環(huán)境，保證了工人的身體健康，同時(shí)降低了鑄件生產(chǎn)成本。

　　5、另外寶珠砂粒形為球形，流動性好及透氣性高，能預(yù)防和減少夾渣、氣孔等鑄造類缺陷。

　　6、寶珠砂耐高溫且屬于中性材料，采用寶珠砂做消失模填充砂，不僅可已生產(chǎn)鑄鐵和鑄鋼，還可以生產(chǎn)高錳鋼及耐熱鋼，對于生產(chǎn)多樣化材質(zhì)鑄件廠家降低了原材料的采購成本。

　　二、消失模鑄造選砂的要求

　　1、注意形狀

　　消失模鑄造用砂的是形狀。一定要圓形砂粒，因?yàn)閳A形砂粒，橫向送砂性能好，比如寶珠砂，在生產(chǎn)試驗(yàn)過程中，可以橫向送砂近200mm,而精致石英砂50mm都送不了，安息角達(dá)60°。圓形砂粒緊實(shí)時(shí)砂子下沉量非常小，寶珠砂每米下沉約30mm,人造石英砂可多達(dá)80mm.所以使用多角砂時(shí)，鑄件折角處易長瘤子。

　　2、注意粒度均勻

　　粒度均勻的型砂透氣性好，緊實(shí)下沉系數(shù)也低。粒度不均的砂，緊實(shí)下降量也大，然后再考慮耐火度等其它因素。

　　3、注意結(jié)晶水含量

　　一般的型砂在澆注后都可發(fā)現(xiàn)塑料薄膜下有大量水珠，距離鑄件周圍100-150mm左右的砂層像淋了水一樣濕漉漉的。這是因?yàn)榻佑|鑄件的型砂內(nèi)的結(jié)晶水揮發(fā)后，遇冷再度凝結(jié)成水的緣故，此時(shí)鑄件表面會有大量氣孔，同時(shí)涂料層下面會有積碳，像是燃燒不干凈的樣子；或是負(fù)壓不夠的樣子，都是型砂中結(jié)晶水的原因。

　　4、注意圓整性透氣性

　　為了保證消失模原砂有足夠的流動性來填充泡沫模樣的復(fù)雜深腔部位，再加上較厚的涂料層具有一定的機(jī)械強(qiáng)度來防止塌箱，因此消失模鑄造要求原砂的圓整性要足夠好。另外消失模鑄造澆注期間將伴隨著泡沫模樣的裂解和燃燒，產(chǎn)生大量的氣體或液態(tài)熱解產(chǎn)物。因此砂子必須具有足夠的透氣性以防阻礙殘留物的溢出。

　　以上就是消失模鑄造使用寶珠砂的好處及選砂要求的全部內(nèi)容，就以上內(nèi)容來看使用寶珠砂的好處是有很多的，不管是透氣性上還是粒型上等都是有很不錯的表現(xiàn)的，所以大多選擇使用寶珠砂 ，當(dāng)然型砂在使用的時(shí)候還是要根據(jù)情況要求選擇合適的型砂，這樣才能夠保證鑄件的正常生產(chǎn)制作。今天龍尊小編的分享就是這些了 ，大家如果有什么疑問或者是需求都可以進(jìn)行留言或者是電話咨詢，龍尊消失模模具廠家歡迎您的咨詢與訂購！
